Image Tool

概述

Image Tool 是 Realtek 官方为 Ameba 系列 SoC 开发的固件下载工具。

闪存类型

UART

USB

NOR 闪存

Image Tool 的界面如下所示:

../../_images/imgtool_image_tool_ui_freertos.png

环境设置

硬件设置

固件下载的硬件设置如下所示:

../../_images/imgtool_hardware_setup_for_image_download_dplus_cn.svg

软件设置

  • 环境要求:如 WinXP、Win7 或更高版本、Microsoft .NET Framework 4.0。

  • 软件位置:

    • Image Tool: {SDK}/tools/ameba/ImageTool/AmebaImageTool.exe

    • Device Profile Editor: {SDK}/tools/ameba/DeviceProfileEditor/AmebaDeviceProfileEditor.exe

    • Device profiles: {SDK}/tools/ameba/ImageTool/Devices/Profiles,Device profiles 提供下载固件所需的设备信息,命名规则为:

      <SoC name>_<OS type>_<Flash type>[_<Extra info>].rdev


      其中:

      <SoC name>:

      Realtek Ameba SoC的名字

      <OS type>:

      FreeRTOS 或 Linux

      <Flash type>:

      NOR 或 NAND

      <Extra info>:

      例如Flash大小、应用等的附加信息

备注

  • {ImageTool} 将在后面的章节中指代 {SDK}/tools/ameba/ImageTool

  • 如需通过UART接口下载固件,需要先安装板载USB转UART适配器(例如PL2303GC)的主控制器驱动,具体驱动请在相应USB转UART适配器厂商的官方网站查询。

  • 对于WinXP或Win7, 若需通过USB接口下载固件,需要先安装USB驱动 ImageTool/RtkUsbCdcAcmSetup.INF

固件下载

固件文件

对于一个空芯片,必须下载以下强制性固件文件:

固件名称

描述

是否必需?

km4_boot_all.bin

KM4 引导程序

km0_km4_app.bin

KM0/KM4 应用程序

km0_km4_app_mp.bin

KM0/KM4 MP应用程序

下载步骤

固件下载步骤如下所示:

  1. 进入下载模式。

    有如下三种方式进入下载模式:

    1. 按下 DOWNLOAD 按钮并保持按下状态。

    2. 重新接通设备电源或按下 CHIP_EN 按钮。

    3. 松开 DOWNLOAD 按钮。

    现在,设备进入下载模式,准备接收数据。

  2. 选择设备配置文件。

    打开Image Tool, 点击 File > Open 并选择适当的设备配置文件 AmebaDplus_FreeRTOS_NOR.rdev

  3. 选择对应的串口和传输波特率。 默认波特率为1500000。

    备注

    对于 RTL8721Dx 或 RTL8730E, USB下载接口会忽略波特率。

  4. 点击 Browse 按钮选择要下载的固件。

    备注

    可以根据需要更改Flash layout。 建议使用 Device Profile Editor 而不是 Image Tool 更改Flash layout,并且SDK中的Flash layout也应相应更改。 详情请参阅章节 修改设备配置文件

  5. 点击 DOWNLOAD 按钮开始下载。

    进度条将显示每个固件的下载进度,日志窗口将显示操作状态。

    ../../_images/imgtool_image_download_operation_dplus.png

Flash 擦除

擦除 Flash 的步骤如下所示:

  1. 按上述方式进入下载模式。

  2. 按上述方式选择相应的设备配置文件。

  3. 选择对应的串口和波特率。

    备注

    对于 USB 下载接口,将忽略波特率。

  4. 选择对应的 Memory Type

  5. 输入擦除起始地址。

    • 对于 NOR Flash,值应为 4KB 对齐。

    • 对于 NAND Flash,值应与块大小对齐。

    备注

    请参考相应 NAND Flash 的数据手册获取块大小,通常为 128KB。

  1. 输入擦除大小或擦除结束位置。

    • 对于 NOR Flash,擦除大小值应为 4KB 的倍数。

    • 对于 NAND Flash,擦除大小值应为块大小的倍数。

    备注

    请参考相应 NAND Flash 的数据手册获取块大小,通常为 128KB。

  2. 点击 Erase 按钮,擦除操作开始。

    可以从日志窗口获取操作结果。

    ../../_images/imgtool_nor_flash_erase_operation.png

    备注

    • 在固件下载之前,不需要手动擦除 Flash,因为在固件下载过程中将自动擦除 Flash。

    • 如果在 步骤6 , 检测到 Flash 块保护,请参考第 Flash 块保护处理流程 节获取详细信息。

Flash 寄存器访问

此功能仅供内部使用,用于读取/写入 Flash 状态/功能寄存器。此功能自版本v2.2.0起开始支持。

小心

任何 Flash 寄存器操作,特别是写操作,必须参考 Flash 的数据手册,否则可能导致对 Flash 的不可逆损坏。

访问 Flash 寄存器的常见预步骤如下:

  1. 确保 Image Tool 已关闭。

  2. 编辑 <ImageTool>/Setting.json 文件 ExpertMode 的值为非零整数(例如 1),进入 expert mode

  3. 按上述方式进入下载模式。

  4. 按上述方式选择相应的设备配置文件。

  5. 选择对应的串口和波特率。

NOR 或 NAND 寄存器访问的具体操作如下:

除了常见预步骤外,点击 Advanced 并选择 NOR Flash Register Access 项,打开 NOR Flash Register 寄存器访问对话框:

../../_images/imgtool_nor_flash_register_access.png

在完成常见预步骤后,继续下面的步骤来读取 NOR Flash 寄存器:

  1. 选择 Read Command 来读取特定寄存器。

  2. 点击 Read 按钮,寄存器值将在寄存器值文本框中显示。

../../_images/imgtool_read_nor_flash_register_operation.png

NAND 坏块管理

此功能仅供内部使用,用于扫描或标记 NAND 块状态。此功能自版本v2.5.10起开始支持。

NAND 坏块管理的常见预步骤:

  1. 确保 Image Tool 已关闭。

  2. 编辑 <ImageTool>/Setting.json 文件 ExpertMode 的值为非零整数(例如 1),进入 expert mode

  3. 按上述方式进入下载模式。

  4. 按上述方式选择相应的设备配置文件。

  5. 选择对应的串口和波特率。

  6. 点击 Advanced 并选择 NAND Flash Bad Block Managemen 项,打开 NAND Flash 坏块管理对话框:

    ../../_images/imgtool_nand_flash_bad_block_management_smart.png

扫描块状态

在完成常见预步骤后,继续下面的步骤来扫描块状态:

  1. (可选)根据需要勾选 Check Weak Blocks 复选框。

    • 如果默认未选中,Image Tool 只会扫描每个块的坏标记以获取不良块列表。

    • 如果选中,Image Tool 将扫描所有块的状态以及正常块的所有页状态,以获得块和页的详细状态结果,这将比仅扫描坏块花费更多的时间。

  2. (可选)根据需要勾选 Show Bad/Weak Blocks Only 复选框。

    • 如果默认未选中,Image Tool 将显示所有块的状态。

    • 如果选中,Image Tool 只会显示坏块和弱块的状态。(推荐)

  3. 点击 Scan 按钮。

    ../../_images/imgtool_scan_nand_flash_block_status_operation_smart.png

    扫描 NAND Flash 块状态操作

  4. 扫描结果如下所示:

    • 对于仅坏块扫描结果,坏块会在地址单元中显示为红色背景。

    ../../_images/imgtool_nand_flash_bad_block_scan_result_smart.png

    NAND Flash 坏块扫描结果

    • 对于弱块扫描结果, 块的地址单元和页的单元将用特殊颜色标记:

      • 对于坏块,块的地址单元将标记为红色,而块的页将不会被标记。

      • 对于弱块,块的地址单元将标记为:

        • 黄色: 存在页的位翻转警告

        • 橙色: 存在页的位翻转错误

        • 棕色: 存在严重的页位翻转错误

        • 灰色: 状态扫描导致块的任何页出现其他错误

      • 对于弱页,页面的单元将标记为:

        • 黄色: 页面读取导致位翻转警告

        • 橙色: 页面读取导致位翻转错误

        • 棕色: 页面读取导致严重位翻转错误

        • 灰色: 页面读取导致其他错误

        ../../_images/imgtool_nand_flash_weak_block_scan_result_smart.png

        NAND Flash 弱块扫描结果

标记块状态

在执行块扫描操作后,用户可以将指定块的状态标记为良好或损坏。此功能仅用于内部调试目的。

小心

修改块状态时要小心,特别是将坏块标记为良好时。

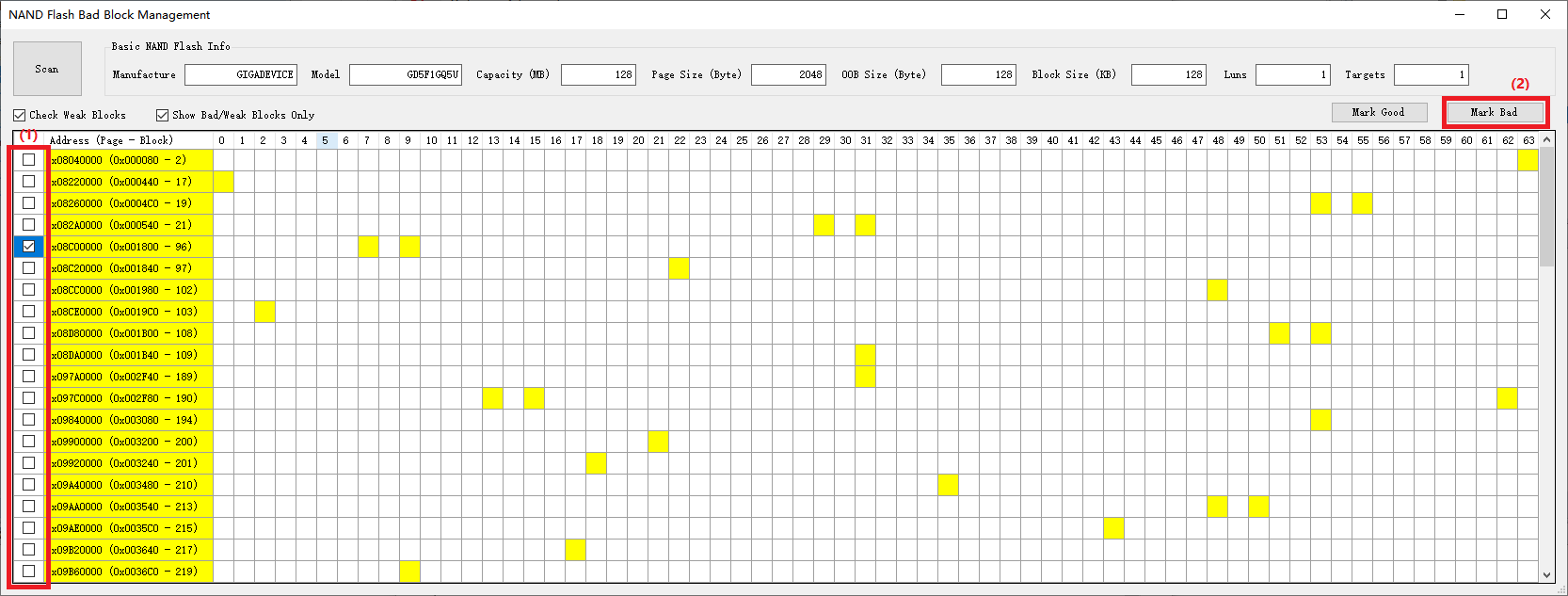

  • 将非坏块的状态标记为坏块:

    1. 选择一个或多个非坏块。

    2. 点击 Mark Bad 按钮并确认操作。

    ../../_images/imgtool_mark_nand_flash_block_status_to_bad_smart.png

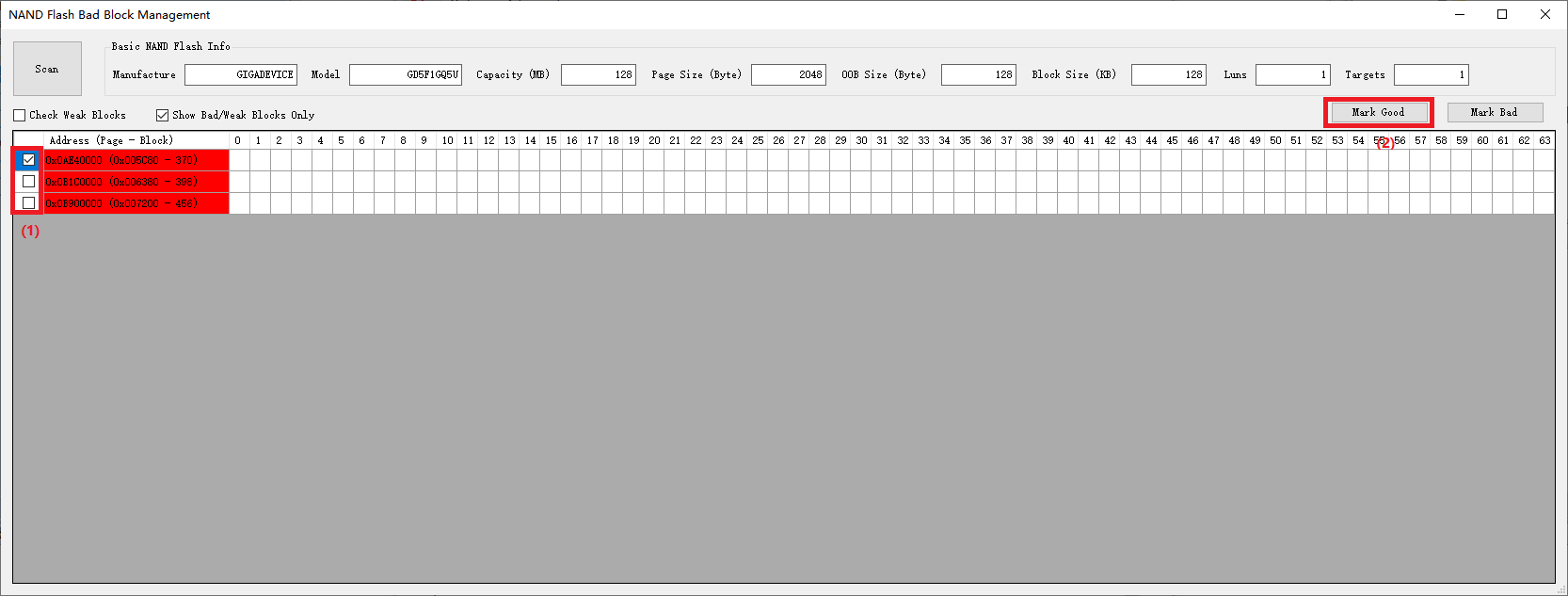

  • 将坏块的状态标记为良好:

    1. 选择一个或多个坏块。

    2. 点击 Mark Good 按钮并确认操作。

    ../../_images/imgtool_mark_nand_flash_block_status_to_good_smart.png

Flash 块保护过程

在固件下载或flash擦除操作期间,如果在设备上检测到flash块保护配置,Image Tool 将弹出对话框引导用户进行后续操作。

对于 NOR Flash,只会显示Flash类型和保护寄存器值。

../../_images/imgtool_nor.png

系统为用户提供以下后续操作选项:

  • 尝试在块受保护的情况下进行操作(可能失败)

  • 移除保护,并在操作后恢复保护

  • 中止操作

此外,用户可以选中 Remember the choice of follow-up action 复选框,以记住进一步操作的选择,并可以取消选中 Option > Remember Flash Protection Process 来清空记住的选择。

修改设备配置文件

修改现有设备配置文件的步骤如下:

  1. 启动设备配置文件编辑器。

  2. 点击 Open 按钮加载现有设备配置文件。

  3. 根据需要更改 Flash Layout 配置。

    • Image Name: 由 SDK 编译的固件名称。

    • Start Address: 十六进制格式的起始地址。对于 NAND Flash,值应与块大小对齐。

    • End Address: 十六进制格式的结束地址。对于 NAND Flash,值应与块大小对齐,分区大小应为块大小的倍数,且需分配适当比例的备用块(至少一个)用于坏块管理。

    • Full Erase: 标识 ImageTool 在固件下载前是否擦除整个分区。

      • 选中: 完全擦除,通常用于文件系统分区;对于 NAND Flash,所有分区将默认选中且不允许取消选中。

      • 取消选中: 不完全擦除,仅擦除固件文件的实际大小,仅适用于 NOR Flash 的非文件系统分区。

    • Mandatory: 标识 ImageTool 是否默认启用分区进行下载。

      • 选中: 强制分区,默认启用。

      • 取消选中: 可选分区,默认禁用。

    • Description: 描述文本,用于描述固件,将在鼠标悬停固件时显示此信息。

  4. 点击 Save 按钮以覆盖现有设备配置文件,或点击 Save As 按钮将修改后的设备配置文件保存到新文件中。

    ../../_images/imgtool_edit_an_existing_device_profile.png

固件合成

该功能支持将多个固件文件根据对应的偏移量合成为一个固件文件。此功能自版本v2.7.10起开始支持。

固件合成的步骤如下:

  1. 点击 Generate 进入固件合成页面。

  2. 点击 Browse 依次选择需要合成的固件文件,并保持勾选。

  3. Offset 栏位填入对应固件的偏移量。

  4. 点击 Generate 按钮,开始合成。

  5. 在弹窗内选择合成后固件的保存路径和编辑文件名,点击 保存,合成完毕。

    ../../_images/imgtool_generate_image.png
    ../../_images/imgtool_generate_image_save.png

固件验证

对于已下载固件的芯片,可以通过该功能验证芯片中的固件和固件文件是否一致。此功能自版本v2.8.3起开始支持。

固件验证的步骤如下:

  1. 确保 Image Tool 已关闭。

  2. 编辑 <ImageTool>/Setting.json 文件 ExpertMode 的值为0xbda(或3034),进入 expert mode 后,打开Image Tool。

  3. 按上述方式选择相应的设备配置文件。

  4. 选择对应的串口和波特率。

  5. 点击 Browse 选择固件文件。

  6. 点击 Verify 按钮,开始验证。

  7. 如果显示 verified OK ,则表示芯片中的固件与选择的固件文件内容一致,反之,不一致。

  8. 该功能会将芯片中的固件内容保存到Image Tool所在文件夹。

    ../../_images/imgtool_verify_image.png

    固件验证操作
