J-Link 硬件连接

参考下图将 J-Link 的 SWCLK 和 SWDIO 连接到 SoC 的 SWD CLK 和 SWD DATA，然后将 J-Link 连接到 PC。

../../_images/connecting_jlink_to_swd.svg — J-Link 连接到 SWD 的接线图

备注

J-Link 的版本必须高于或等于 v9。

J-Link 软件连接和配置

从 SEGGER 官网下载并安装最新版 GDB Server：

连接J-Link

双击 {SDK}\amebadplus_gcc_project\utils\jlink_script\cm4_jlink.bat，如下图所示，确认KM4与J-Link成功连接。

../../_images/dplus_windows_km4_jlink_gdb_server_connection.png

小心

可编辑 cm4_jlink.bat 调整 JLinkGDBServer.exe 和 JLink.exe 的路径
保持此窗口开启以进行后续操作

配置J-Link

打开新终端，进入目录 project_km4
执行命令：
```
$ make setup GDB_SERVER=jlink
```

操作示例如下：

../../_images/dplus_windows_km4_jlink_setup.png

连接J-Link

双击 {SDK}\amebadplus_gcc_project\utils\jlink_script\cm0_jlink.bat，如下图所示，确认KM0与J-Link成功连接。

../../_images/dplus_windows_km0_jlink_gdb_server_connection.png

配置J-Link

打开新终端，进入目录 project_km0
执行命令：
```
$ make setup GDB_SERVER=jlink
```

操作示例如下：

../../_images/dplus_windows_km0_jlink_setup.png

连接J-Link

双击 {SDK}\amebalite_gcc_project\utils\jlink_script\km4_jlink_combination.bat，如下图所示，确认KM4与J-Link成功连接：

../../_images/lite_windows_km4_jlink_gdb_server_connection.png

小心

可编辑 km4_jlink_combination.bat 调整 JLinkGDBServer.exe/JLink.exe 路径
保持此窗口开启以进行后续操作

配置J-Link

打开新终端，进入目录 project_km4
执行命令：
```
$ make setup GDB_SERVER=jlink
```

操作示例如下：

../../_images/lite_windows_km4_jlink_setup.png

连接J-Link

双击 {SDK}\amebalite_gcc_project\utils\jlink_script\kr4_jlink_combination.bat，如下图所示，确认KR4与J-Link成功连接：

../../_images/lite_windows_kr4_jlink_gdb_server_connection.png

配置J-Link

打开新终端，进入目录 project_kr4
执行命令：
```
$ make setup GDB_SERVER=jlink
```

操作示例如下：

../../_images/lite_windows_kr4_jlink_setup.png

连接J-Link

双击 {SDK}\amebalite_gcc_project\utils\jlink_script\km4_jlink_combination.bat，如下图所示，确认KM4与J-Link成功连接：

小心

可编辑 km4_jlink_combination.bat 调整 JLinkGDBServer.exe/JLink.exe 路径
保持此窗口开启以进行后续操作

配置J-Link

打开新终端，进入目录 project_km4
执行命令：
```
$ make setup GDB_SERVER=jlink
```

操作示例如下：

连接J-Link

双击 {SDK}\amebalite_gcc_project\utils\jlink_script\kr4_jlink_combination.bat，如下图所示，确认KR4与J-Link成功连接：

配置J-Link

打开新终端，进入目录 project_kr4
执行命令：
```
$ make setup GDB_SERVER=jlink
```

操作示例如下：

CA32 采用对称双核架构，支持双核独立调试。各核对应连接脚本：

ca32_jlink_core0.bat (默认端口 2337)
ca32_jlink_core1.bat (默认端口 2339)

小心

开启 core1 的 GDB server 时，遇到断点/观察点会导致双核同时挂起，但继续运行 core1 时，core0 不会同步运行（J-Link 软件限制）。
如需独立调试 core0/core1，请注释 AP3_CA32_Corex.JLinkScript 中的 EnableCrossTrigger()。

void InitTarget(void) {
   Report("******************************************************");
   Report("J-Link script: AmebaSmart (Cortex-A32 CPU0) J-Link script");
   Report("******************************************************");
   /*...*/
   //EnableCrossTrigger();  // 按需注释
}

连接J-Link

Core0 连接：

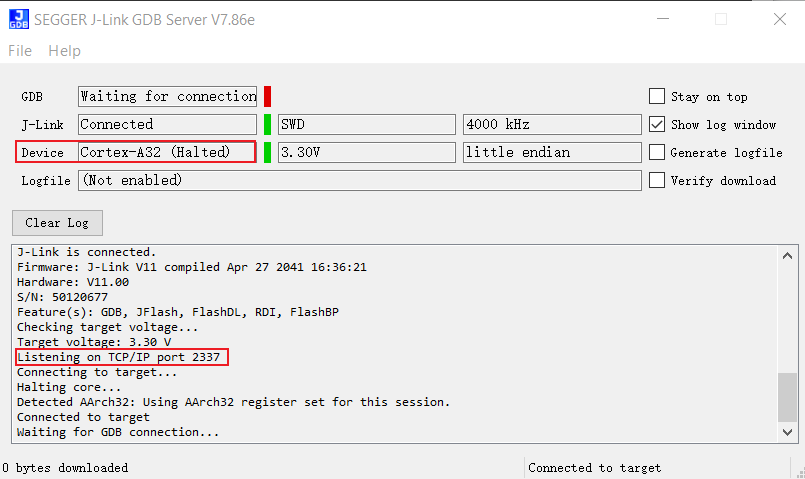

双击 {SDK}\amebasmart_gcc_project\utils\jlink_script\ca32_jlink_core0.bat
Core1 连接：

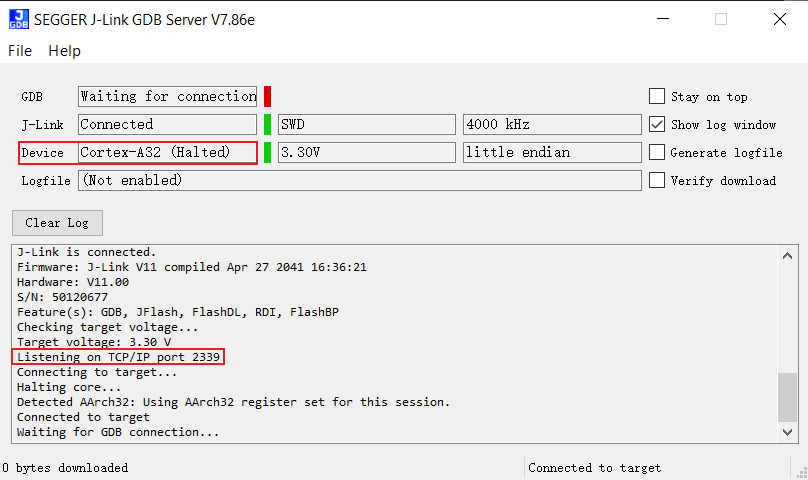

双击 {SDK}\amebasmart_gcc_project\utils\jlink_script\ca32_jlink_core1.bat

配置 J-Link

TBD

连接J-Link

双击 {SDK}\amebasmart_gcc_project\utils\jlink_script\cm4_jlink.bat

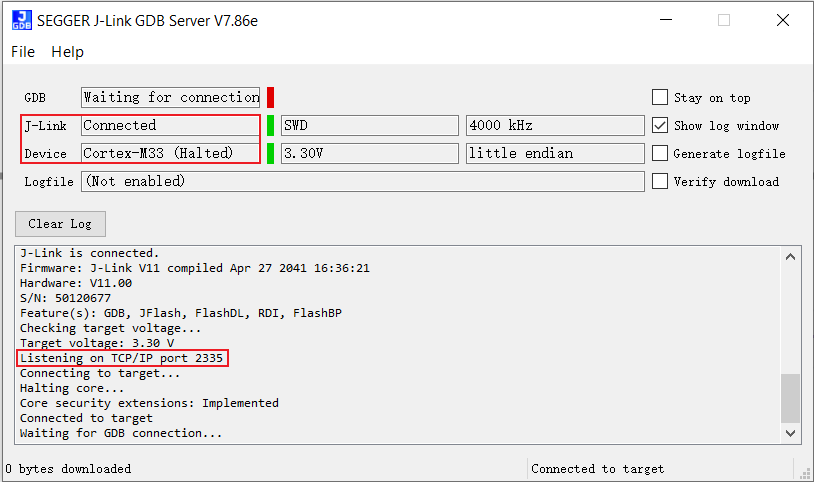

../../_images/smart_km4_jlink_gdb_server_connection_under_windows.png

小心

可编辑 cm4_jlink.bat 调整 JLinkGDBServer.exe/JLink.exe 路径
保持此窗口开启以进行后续操作

配置J-Link

进入目录 project_km4
执行命令：
```
$ make setup GDB_SERVER=jlink
```

连接J-Link

双击 {SDK}\amebasmart_gcc_project\utils\jlink_script\cm0_jlink.bat

../../_images/smart_km0_jlink_gdb_server_connection_under_windows.png

配置J-Link

进入目录 project_km0
执行命令：
```
$ make setup GDB_SERVER=jlink
```

按以下步骤部署 GDB Server：

下载最新版 J-Link 软件包
执行安装命令：
```
$ dpkg -i jlink_6.0.7_x86_64.deb
```
验证安装结果：
```
``/opt/SEGGER/JLink/JLinkGDBServer``
```

连接 J-Link

打开新终端，进入目录 /amebadplus_gcc_project/utils/jlink_script
执行命令：

$/opt/SEGGER/JLink/JLinkGDBServer -select USB-device Cortex-M33 -if SWD -scriptfile AP2_KM4.JLinkScript port 2335

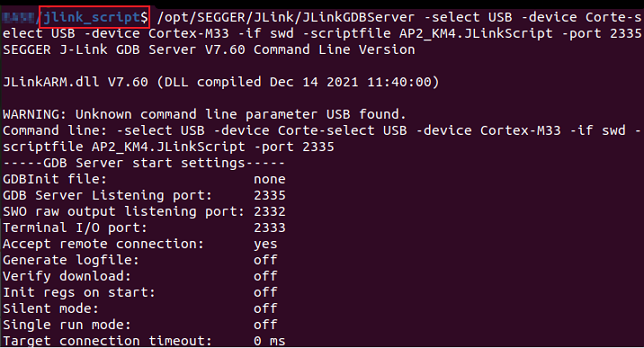

../../_images/dplus_linux_km4_jlink_gdb_server_connection.png

../../_images/dplus_linux_km4_jlink_gdb_server_connection_success.png

设置 J-Link

打开新终端，进入目录 project_km4
执行命令：

$make setup GDB_SERVER=jlink

../../_images/dplus_linux_km4_jlink_setup.png

连接 J-Link

打开新终端，进入目录 /amebadplus_gcc_project/utils/jlink_script
执行命令：

$/opt/SEGGER/JLink/JLinkGDBServer -select USB -device Cortex-M23 -if SWD -scriptfile AP1_KM0.JLinkScript port 2331

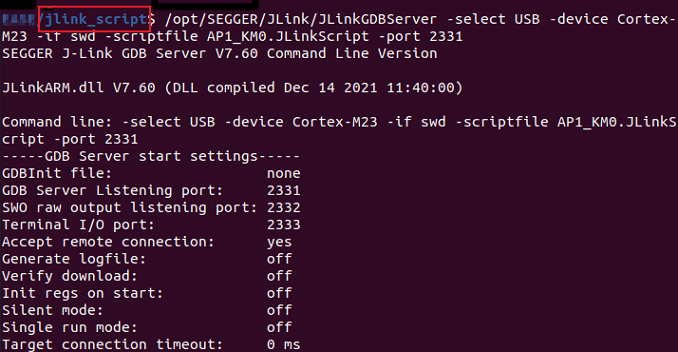

../../_images/dplus_linux_km0_jlink_gdb_server_connection.png

../../_images/dplus_linux_km0_jlink_gdb_server_connection_success.png

设置 J-Link

打开新终端，进入目录 project_km0
执行命令：

$make setup GDB_SERVER=jlink

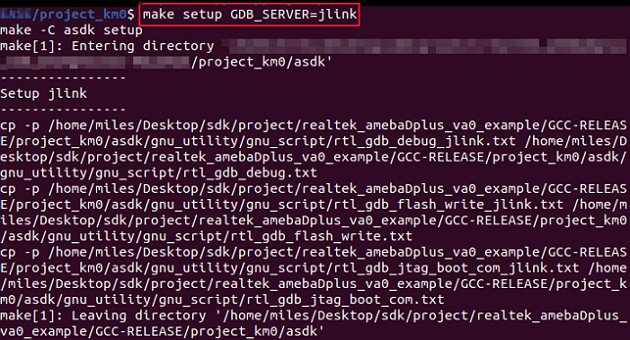

../../_images/dplus_linux_km0_jlink_setup.png

连接 J-Link

打开新终端，进入目录 amebalite_gcc_project/utils/jlink_script
执行命令：

$/opt/SEGGER/JLink/JLinkGDBServer -select USB-device Cortex-M33 -if SWD -scriptfile AP0_KM4.JLinkScript port 2335

../../_images/lite_linux_km4_jlink_gdb_server_connection.png

../../_images/lite_linux_km4_jlink_gdb_server_connection_success.png

设置 J-Link

打开新终端，进入目录 project_km4
执行命令：

$make setup GDB_SERVER=jlink

../../_images/lite_linux_km4_jlink_setup.png

KM4 连接 J-Link

打开新终端，进入目录 amebalite_gcc_project/utils/jlink_script
执行命令：

$/opt/SEGGER/JLink/JLinkExe -device Cortex-M33 -if swd -autoconnect 1 -speed 1000 -JLinkScriptFile KM4_SEL.JLinkScript

../../_images/lite_linux_kr4_setup_km4_jlink_gdb_server_connection.png

../../_images/lite_linux_kr4_setup_km4_jlink_gdb_server_connection_success.png

KR4 连接 J-Link

完成 KM4 连接后，在相同目录下执行：

$/opt/SEGGER/JLink/JLinkGDBServer -select USB-device RV32 -if cjtag -port 2331
注意：需保持此终端开启以进行 KR4 调试，KM4 终端可关闭

../../_images/lite_linux_kr4_jlink_gdb_server_connection.png

../../_images/lite_linux_kr4_jlink_gdb_server_connection_success.png

设置 J-Link

打开新终端，进入目录 project_kr4
执行命令：

$make setup GDB_SERVER=jlink

../../_images/lite_linux_kr4_jlink_setup.png

连接 J-Link

打开新终端，进入目录 amebalite_gcc_project/utils/jlink_script
执行命令：

$/opt/SEGGER/JLink/JLinkGDBServer -select USB-device Cortex-M33 -if SWD -scriptfile AP0_KM4.JLinkScript port 2335

设置 J-Link

打开新终端，进入目录 project_km4
执行命令：

$make setup GDB_SERVER=jlink

KM4 连接 J-Link

打开新终端，进入目录 amebalite_gcc_project/utils/jlink_script
执行命令：

$/opt/SEGGER/JLink/JLinkExe -device Cortex-M33 -if swd -autoconnect 1 -speed 1000 -JLinkScriptFile KM4_SEL.JLinkScript

KR4 连接 J-Link

完成 KM4 连接后，在相同目录下执行：

$/opt/SEGGER/JLink/JLinkGDBServer -select USB-device RV32 -if cjtag -port 2331
注意：需保持此终端开启以进行 KR4 调试，KM4 终端可关闭

设置 J-Link

打开新终端，进入目录 project_kr4
执行命令：

$make setup GDB_SERVER=jlink

打开新终端，进入目录 {SDK}/amebasmart_gcc_project/utils/jlink_script
执行命令：

$/opt/SEGGER/JLink/JLinkGDBServer -device cortex-a32 -if SWD -scriptfile AP3_CA32_Core0.JLinkScript -port 2337

../../_images/smart_ca32_core0_jlink_gdb_server_connection.png

打开新终端，进入目录 {SDK}/amebasmart_gcc_project/utils/jlink_script
执行命令：

$/opt/SEGGER/JLink/JLinkGDBServer -device cortex-a32 -if SWD -scriptfile AP3_CA32_Core1.JLinkScript -port 2339

../../_images/smart_ca32_core1_jlink_gdb_server_connection_under_linux.png

打开新终端，进入目录 {SDK}/amebasmart_gcc_project/utils/jlink_script
执行命令：

$/opt/SEGGER/JLink/JLinkGDBServer -device cortex-m33 -if SWD -scriptfile AP1_KM4.JLinkScript -port 2335

../../_images/smart_km4_jlink_gdb_server_connection_success.png

打开新终端，进入目录 {SDK}/amebasmart_gcc_project/utils/jlink_script
执行命令：

$/opt/SEGGER/JLink/JLinkGDBServer -device cortex-m23 -if SWD -scriptfile AP0_KM0.JLinkScript -port 2331

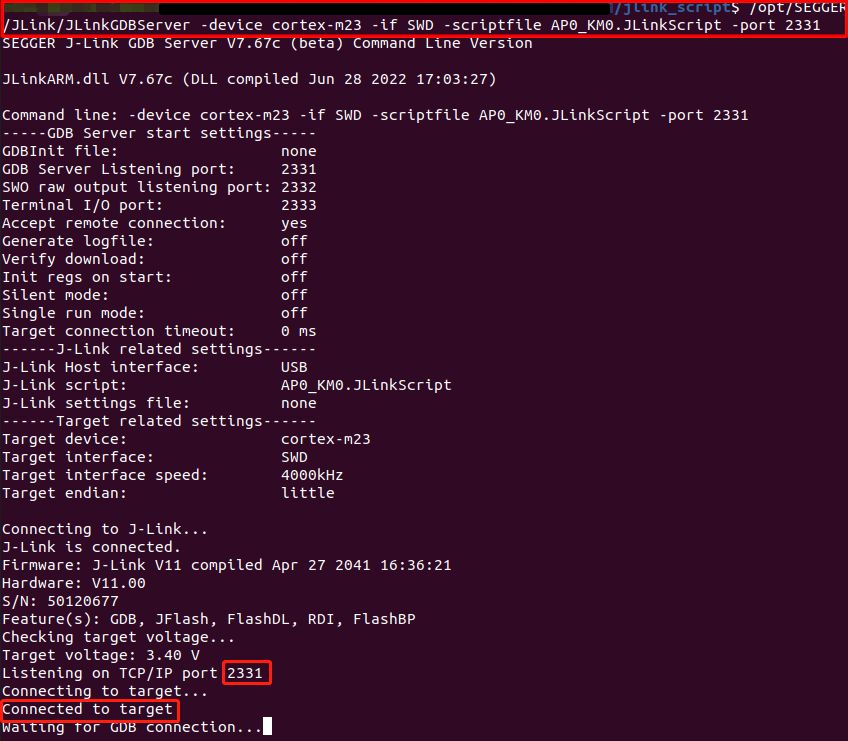

../../_images/smart_km0_jlink_gdb_server_connection_success.png

J-Link 固件烧录

我们更推荐使用 Realtek 提供的 Image Tool 软件下载固件。更多信息请参考 Image Tool。

如果必须使用 J-Link 下载固件，请参考如下内容：

编译固件（参考编译代码）并连接 J-Link
键入 build.py -gdb 命令开始下载，之后固件将被下载到 Flash 中，整个过程需要几秒钟，如下所示：

../../_images/downloading_image_to_flash.png — 下载固件到 Flash

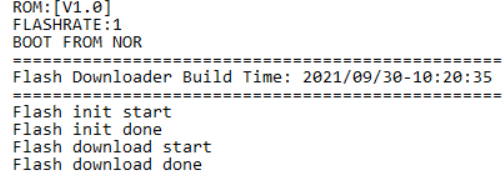

../../_images/download_codes_success.png — 下载成功的日志提示

为确认固件是否被正确地下载进去，可以在下载之前勾选 verify download，在固件下载过程中，将会有 verified OK 的日志提示。

../../_images/verify_download.png — 验证下载

下载完成后按下 Reset 按键，可以看到设备使用新的固件启动。

调试模式进入流程

编译固件并连接 J-Link

执行命令：

进入 SDK 根目录
运行 build.py -debug
根据目标设备选择对应命令

KM4:

"{Jlink_path}\JLink.exe" -device Cortex-M33 -if SWD -speed 4000 -autoconnect 1

KM0:

"{Jlink_path}\JLink.exe" -device Cortex-M23 -if SWD -speed 4000 -autoconnect 1

KM4:

"{Jlink_path}\JLink.exe" -device Cortex-M33 -if SWD -speed 4000 -autoconnect 1

KR4:

First:

"{Jlink_path}\JLink.exe" -device Cortex-M33 -if SWD -speed 4000 -autoconnect 1 -JLinkScriptFile {script_path}\KM4_SEL.JLinkScript

Then:

"{Jlink_path}\JLink.exe" -device RV32 -if cjtag -speed 4000 -JTAGConf -1,-1 -autoconnect 1

KR4 -> KM4:

First:

"{Jlink_path}\JLink.exe" -device RV32 -if cjtag -speed 4000 -JTAGConf -1,-1 -JLinkScriptFile {script_path}\KR4_DMI.JLinkScript

Then:

"{Jlink_path}\JLink.exe" -device Cortex-M33 -if SWD -speed 4000 -autoconnect 1

KM4:

"{Jlink_path}\JLink.exe" -device Cortex-M33 -if SWD -speed 4000 -autoconnect 1

KR4:

First:

"{Jlink_path}\JLink.exe" -device Cortex-M33 -if SWD -speed 4000 -autoconnect 1 -JLinkScriptFile {script_path}\KM4_SEL.JLinkScript

Then:

"{Jlink_path}\JLink.exe" -device RV32 -if cjtag -speed 4000 -JTAGConf -1,-1 -autoconnect 1

KR4 -> KM4:

First:

"{Jlink_path}\JLink.exe" -device RV32 -if cjtag -speed 4000 -JTAGConf -1,-1 -JLinkScriptFile {script_path}\KR4_DMI.JLinkScript

Then:

"{Jlink_path}\JLink.exe" -device Cortex-M33 -if SWD -speed 4000 -autoconnect 1

KM4:

"{Jlink_path}\JLink.exe" -device Cortex-M33 -if SWD -speed 4000 -autoconnect 1 -JLinkScriptFile {script_path}\AP1_KM4.JLinkScript

KM0:

"{Jlink_path}\JLink.exe" -device Cortex-M23 -if SWD -speed 4000 -autoconnect 1 -JLinkScriptFile {script_path}\AP0_KM0.JLinkScript

CA32 core0:

"{Jlink_path}\JLink.exe" -device Cortex-A32 -if SWD -speed 4000 -autoconnect 1 -JLinkScriptFile {script_path}\AP3_CA32_Core0.JLinkScript

CA32 core1:

"{Jlink_path}\JLink.exe" -device Cortex-A32 -if SWD -speed 4000 -autoconnect 1 -JLinkScriptFile {script_path}\AP3_CA32_Core1.JlinkScript

备注

{Jlink_path}: J-Link 安装路径 (默认为 C:\Program Files (x86)\SEGGER\JLink)
{script_path}: {SDK}\amebaxxx_gcc_project\utils\jlink_script

GDB 核心指令集

常用命令速查表
长命令	短命令	语法	功能说明
Halt	H		暂停 CPU 执行
Go	G		恢复 CPU 执行
Mem	/	Mem <地址> <字节数>	读取内存(ASCII 格式)
SaveBin	/	SaveBin <文件> <地址> <字节数>	内存转储为二进制文件
Exit	/		断开 J-Link 连接

官方文档参考：https://wiki.segger.com/J-Link_Commander

备注

通过多次执行 H/G 记录 PC 值，定位问题函数。
使用 mem <sp地址> 查看调用栈信息。

GDB 调试器指南

GNU 调试器支持在程序运行时进行状态检查与错误追踪（参考章节调试模式进入流程）

完整文档：GDB 用户手册

功能指令对照表
功能模块	命令	操作说明
断点管理	break (b)	设置执行暂停点
数据监视点	watch	监控变量变化 (含 watch/rwatch/awatch) 备注监视范围建议小于 20 字节。
断点列表	info	显示所有激活的断点/监视点
断点删除	delete (d)	移除指定断点
恢复执行	continue (c)	继续程序运行
单步进入	step (s)	进入函数内部执行
单步跳过	next (n)	执行当前行并跳至下一行
退出调试	quit (q)	终止调试会话
调用追踪	backtrace (bt)	显示函数调用栈
源码查看	list (l)	显示上下文代码
数据检查	print (p)	输出变量/表达式值
